產品描述：

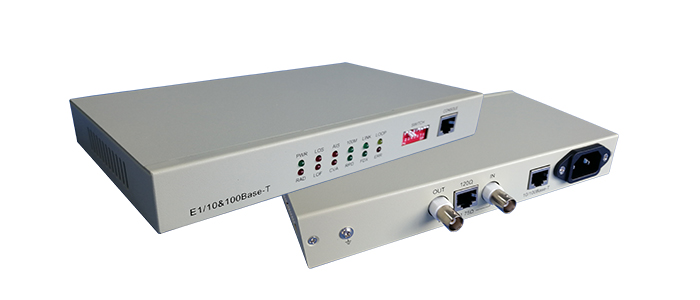

PDX-ZHQ-E1-FE1 協議轉換器利用E1通信線路，為互聯網提供帶寬為1.92M的數據傳輸通道，這樣就能通過光端機等傳輸設備將兩個局域網連接成為一個局域網的兩個網段，并使用同一個IP地址。自動學習MAC地址，對TCP/IP協議透明。
FE1/10/100Base-T協議轉換器利用E1中的空余時隙，從G703/E1中任意抽取時隙，為互聯網提供帶寬為N×64K（N＝1~31）的數據傳輸通道，這樣就能通過光端機等傳輸設備將兩個局域網連接成為一個局域網的兩個網段，并使用同一個IP地址。自動學習MAC地址，對TCP/IP協議透明。
此協議轉換器可將SDH，PDH等傳輸網絡的E1信道轉換成10/100BaseT數據通道。適用于各種數據通信網中，實現不同網絡設備接口間的匹配和互聯，如：路由器、以太交換機等網絡接口，從而有效地解決了以太網絡IP數據的延伸問題。
設備具有完善的功能和各種方式的測試功能，使用戶方便、快捷的將此設備融合到網絡中。廣泛應用于廣域網和局域網之間的聯網、監控等場合。
產品特性：
1、可實現以太網數據在E1線路中透明傳輸和分時隙傳輸，帶寬范圍64Kbps-2048Kbps，提供E1本端自環；
2、具備網絡管理功能，可監視設備的工作情況和設置設備的工作狀態；
3、具備以太網的自動協商功能，支持全雙工/半雙工的工作方式，同時提供交叉和直通以太網口；
4、能傳輸IEEE 802.1Q規定的超長幀；
5、支持帶有VLAN功能的以太網交換機；
6、具有雙排指示燈，可實現本端設備對遠端設備的遠程監控；
7、具有本地數據幀過濾功能，同時提供非平衡75Ω和平衡120Ω E1接口；
8、具備E1電路的檢測功能，方便開通；
9、支持混插，模塊式協議轉換器可插入4U機架內使用，并可以和PDH光端機，視頻光端機產品實現混插。
技術參數：
參 數 | 描 述 | |
以太網接口 | 電口數量 | 1路RJ45 |
支持幀長 | 1593字節 | |
協議 | 支持自動交叉網線識別能力 支持全雙工模式時的IEEE 802.3x流量控制 支持半雙工模式時的back pressure流量控制 支持802.3(以太網協議)、802.3u（快速以太網協議） 可透傳IEEE 802.1d Spanning Tree、IEEE 802.1q VLAN包 | |
E1接口 | 傳輸模式 | 提供E1透明和成幀兩種工作模式 透明方式時，帶寬2048Kbps 成幀方式時，帶寬可設置N×64Kbps（N=1~31） |
接口阻抗 | 75Ω不平衡/120Ω平衡 | |
接口數量 | 提供單路E1 | |
功能特性 | 時鐘方式 | 提供兩種時鐘方式：主時鐘、從時鐘（E1接收恢復時鐘） |
CRC校驗 | 支持CRC4校驗功能自適應 | |
時隙跟隨 | 成幀模式成對使用時，可讓本端設備的時隙配置自動跟隨遠端設備的設置 | |
端口環回 | 提供本端與遠端環回測試功能 | |
支持混插 | 模塊式協議轉換器可插放我公司4U機箱，并可以和模塊式收發器，光端機產品實現混插 | |
物理特性 | 存貯環境 | 環境溫度：-40～85℃ 相對濕度：≤95%(無冷凝) |
工作環境 | 環境溫度：0℃～7 0℃ 環境濕度：≤90%(無冷凝) | |
功耗 | ＜5W | |
物理尺寸 | 內置電源：200mm×130mm×35mm | |
電源 | AC110V~265V，DC-36V~-72V | |
