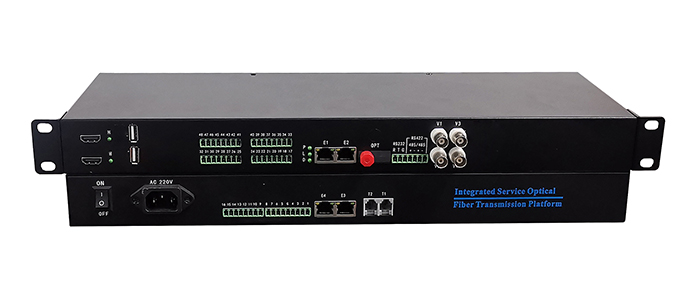

PDX-2000DT/R-H2V4GE4BK8T2BD2-S20F
2路HDMI+4路正向視頻+4路共享千兆以太網+8路雙向開關量+2路電話+2路數據
概述：
此設備是我司自主研發生產的一款綜合業務光端機，傳輸性能更可靠效果更好。可使用一根光芯同時傳輸2路HDMI 信號，4路視頻，4路千兆共享，8路雙向開關量，2路電話，2路數據信號，是一種可靠性高性?xún)r(jià)比好的遠距離光傳輸設備。
產品特點：
全數字、無壓縮、音，畫質清晰、無噪音；
單模單芯傳輸；
無需軟件設置，支持即插即用功能；
全表面貼裝技術，內置浪涌和靜電保護，三級防雷設計；
掛壁、獨立式、插卡式結構；
支持用戶定制及OEM方式；
產品參數：
產品型號 | 產品描述 | |
電話 | 電話接口 | RJ11或接線端子 |
電話通道數 | 2路 | |
FXS振鈴電壓 | 75V | |
FXS振鈴頻率 | 25HZ | |
FXO二線輸入抗阻 | 600Ω（摘機） | |
FXO 振鈴檢測電壓 | 35V | |
振鈴檢測頻率 | 17HZ-60HZ | |
二線輸入抗阻 | 600Ω（摘機） | |
回?fù)p | 40db | |
速率 | 10/100BASE-T、 | |
音頻 | 音頻接口 | 接線端子 |
音頻通道數 | 2路 | |
輸入/輸出幅度 | -6～3db | |
量化等級（數碼位寬） | 24bit | |
音頻輸入輸出電壓 | 2Vp-p（峰-峰值） | |
音頻帶寬 | 10HZ-20HZ | |
音頻信噪比（加權） | S/N≥85dB | |
輸入阻抗：（lin-in） | 600/47K | |
輸入阻抗：（lin-out） | 600/10K | |
采樣頻率 | 48KHz | |
總諧波失真 | 0.1％ | |
HDMI | HDMI通道數 | 2路 |
分辨率 | 1080P | |
接口類型 | HDMI 接口 | |
視頻 | 視頻接口 | BNC |
視頻通道數 | 4路正向 | |
視頻制式 | PAL、NTSC、SECAM自動兼容 | |
采樣編碼 | 8bit/10bit | |
輸入輸出信號電壓 | 1Vp-p | |
輸入過載電壓 | 1.5Vp-p | |
輸入帶寬 | 5HZ-8MHZ | |
微分增益 | ≤1.5％ | |
微分相位 | ≤1.5 | |
信噪比 | >67dB(加權） | |
以太網 | 網絡通道數 | 4路千兆網絡 |
接口類型 | RJ45 | |
速率 | 10/100BASE-T、 | |
開關量 | 開關量接口 | 接線端子 |
開關量通道數 | 1-8路正向或雙向開關量 | |
開關量輸入 | 支持繼電器觸點輸出 | |
數據 | 數據接口 | 接線端子 |
數據通道數 | 2路數據 | |
帶寬 | 180Kbps | |
標準 | RS-232/RS-422/RS-485 | |
誤碼率 | <10-9 | |
光接口 | 類型 | FC、SC、ST可選 |
波長 | 1310/1550nm | |
傳輸介質 | 單模多?？蛇x | |
發射功率 | -12dBm～+3dBm | |
接收靈敏度 | -30dBm～-20dBm | |
電源 | 發送 | 2A DC5V |
接收 | 2A DC5V | |
環境 | 工作溫度 | -20～70℃ |
存儲溫度 | -40～80℃ | |
濕度(無凝結) | 0～95% | |
尺寸 | 尺寸(長×寬×高) | 482mm*140mm*45mm |
重量 | 重量 | 發射器：2.5Kg，接收器：2.5Kg |
顏色 | 顏色 | 黑色 |
工作時間 | 平均故障間隔時間(MTBF) | >10W小時 |
