鵬鼎信 CWDM 復用器/解復用器
產品概述
深圳鵬鼎信公司推出的 CWDM 復用器/解復用器專為經濟高效的多波長 CWDM 網絡應用而設計，它基于薄膜濾波器（TFF）技術，工作在 20nm 信道間隔的 ITU 網格，CWDM 波長范圍為 1270nm 至 1610nm，最大支持18個通道光信號復用/解復用；具有多種封裝結構、低插入損耗、高通道隔離度等一系列優點。
產品特點
l 低插入損耗（IL）
l 高通道隔離度
l 高穩定性和可靠性
l 提供1至18個通道，設計緊湊
l 符合ITU-T G.694.2
l 符合Telcordia GR-1209-CORE-2001標準
l 符合Telcordia GR-1221-CORE-1999標準
l 符合RoHS-6（無鉛）
應用領域
l CWDM系統
l CATV系統
產品規格
參數 | CWDM MUX/DEMUX | |||||
光通道數 | 1 | 2 | 4 | 8 | 16 | 18 |
工作波長范圍 | 1260~1620 | |||||
通道中心波長（nm) | ITU-TGrid | |||||
通道間隔 | 20 | |||||
通道插損（DB) | ≦0.8 | ≦1.2 | ≦1.8 | ≦2.6 | ≦4.5 | ≦5.0 |
通道帶寬（DB) | ITU±6.5 | |||||
平坦度（DB） | ≦0.5 | |||||
相鄰?fù)ǖ栏綦x度（DB) | ≧30 | |||||
非相鄰?fù)ǖ栏綦x度（DB) | ≧40 | |||||
回波損耗（DB) | ≧50 | |||||
方向性（DB) | ≧55 | |||||
偏振相關損耗（DB) | ≦0.2 | |||||
偏振模式色散（PS) | ≦0.2 | |||||
承受光功率（DB) | ≦500 | |||||
工作溫度（℃） | 0~+70 | |||||
存儲溫度（℃） | -40~+85 | |||||

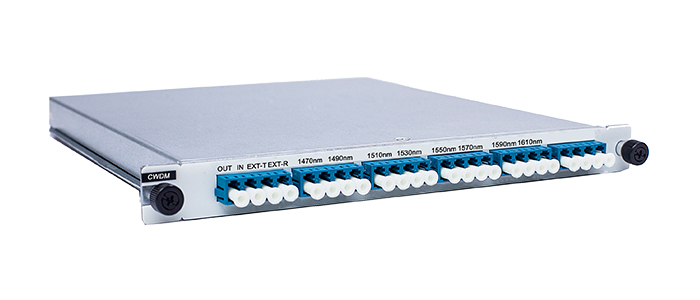

封裝類型 | 鋼管式、ABS盒式、LGX標準盒式、1U標準19寸機架式 | |||||
