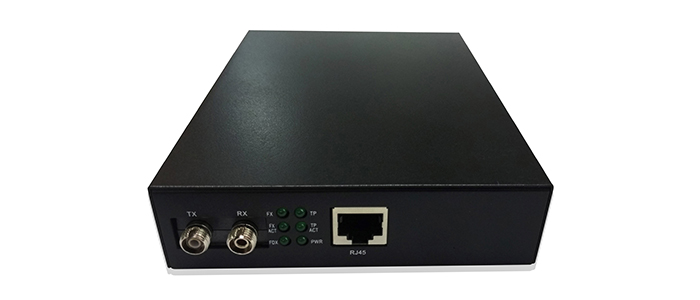

鵬鼎信 PDX-FC510LED
LED屏專用光纖收發器
概述:
PDX-FC510LED純千兆直通光纖轉換器是1000M電口（TX）至1000M光口（FX）之間的以太網光電信號轉換設備，可以將傳統的1000M千兆以太網通過光纖鏈路擴展到120KM的距離。采用美國最新IC，性能超群，品質優良。采用特別設計使收發器無需風扇而能穩定地長時間工作。6個LED指示燈能夠充分監管收發器的工作狀態，方便觀察收發器的工作狀態和診斷收發器故障。
特點：
◆ 支持LED顯示卡或工業數據需要直通千兆的應用
◆ 電口能1000M和全雙工、半雙工傳輸模式，是真正的純千兆直通光纖轉換器
◆ 一路網線接口，一路光纖接口，
◆ 符合工業四級電磁兼容性要求
◆ 多模光纖最長550米，單模光纖最長120千米
◆ 支持最大 9K bytes 的以太網信息包
◆ 支持LFP鏈路斷線偵測功能
應用：
應用于LED屏顯示卡數據傳輸，電信、智能小區、鐵路等寬帶以太網長距離傳輸直通大數據網絡
技術指標:
產品型號 | PDX-FC510LED |
產品說明 | 千兆1光1電LED屏專用光纖收發器 |
接入方式 | 千兆以太網 |
標準 | IEEE802.3z/AB，1000Base-T和1000Base-SX/LX |
MAC地址表 | 4K |
緩存 | 緩存：256KB |
帶寬 | 3.2G，可實現無阻塞線速轉發 |
接口標準 | 電口：RJ-45，1000Mbps；光口：SC，1000Mbps |
波長 | 850nm/1310nm/1550nm |
傳輸距離 | 多模傳輸距離為：220M最長傳550M 單模傳輸距離為：20/40/60/80/100/120KM |
流量控制 | 全雙工IEEE802.3x流量控制；半雙工背壓流量控制 |
LED指示燈 | PWR ，F(xiàn)X Act，TP FDX，TP Act，TP 1000 |
端口 | 1個RJ45口： 5E類線或6類線雙絞線； 光纖口： 雙纖多?！猄C（光纖尺寸50,62.5/125μm） |
轉換方式 | 介質轉換 |
延時 | <10us |
誤碼率 | <1/800000000 |
MTBF | 10萬小時 |
電源 | 交流220V(170-260V)，50Hz； 直流：5V，2A |
功耗 | 5W |
工作溫度 | -35～75℃ |
工作濕度 | 5%～90% |
儲存溫度 | -40～70℃ |
儲存濕度 | 5%～90%無凝結 |
尺寸大小 | 30mm(H)*110mm(W)*140mm(D) 內置電源 26mm(H)*71mm(W)*94mm(D) 外置電源 |
